Dispositivo de distribución cerrado de metal CA extraíble blindado KYN28-12

El tablero de distribución cerrado de metal de CA extraíble blindado TOONICE KYN28-12 es adecuado para redes eléctricas trifásicas de CA de 3,6-12 kV de 50 Hz, que se utilizan para recibir y distribuir energía eléctrica y para controlar, monitorear y proteger circuitos. Se puede utilizar en sistema de barra colectora simple, sistema seccional de barra colectora simple o sistema de barra colectora doble. El tablero cumple con IEC298 "Aparamenta de control y aparamenta con envolvente metálica de CA con tensiones nominales superiores a 1 kV y 52 kV e inferiores", IEC694 "Cláusulas comunes para interruptores y equipos de control de alta tensión", "Aparamenta con envolvente metálica de CA de 3-35 kV GB3906" de mi país y DIA04 "Condiciones de pedido para interiores de aparamenta de alta tensión de CA", en alemán DIN.VDE0670 "Aparamenta de CA con tensión nominal superior a 1 kV" y otros estándares. Y tiene una función antimal funcionamiento completa y confiable.

Característica:

El tablero de distribución con gabinete metálico de CA extraíble y blindado KYN28-12 (en lo sucesivo, tablero de distribución) es un producto nuevo diseñado y desarrollado de forma independiente por nuestra empresa basándose en la absorción de tecnologías de fabricación nacionales avanzadas. Puede reemplazar varios cuadros de distribución con gabinete metálico de tipo antiguo, como los productos de las series KYN1 - 12, JYN2 - 12. Este producto tiene las siguientes ventajas distintivas:

La carcasa del producto está completamente ensamblada con pernos, lo que tiene una alta resistencia mecánica y garantiza eficazmente la integridad y estética del producto. La puerta del gabinete está recubierta con spray de plástico, que tiene una fuerte resistencia al impacto y a la corrosión. La carcasa del producto tiene un nivel de protección de IP4X. (Se puede cambiar a una placa de hierro según los requisitos del cliente).

El interruptor de este producto puede equiparse con el disyuntor de vacío tipo VD4 producido por ABB, el interruptor de carga de tipo fijo serie C3 y también puede configurarse con una variedad de disyuntores de vacío de serie nacionales (como VS1, VH1, VK, ZN28) para reemplazar productos extranjeros similares.

No importa qué disyuntor se seleccione, se puede garantizar que la distancia de aislamiento de aire de sus conductores sea superior a 125 mm y que el aislamiento compuesto sea superior a 60 mm. Todos estos disyuntores tienen las ventajas únicas de una larga vida útil, bajos requisitos de mantenimiento y tamaño pequeño.

Entorno de uso

1. Temperatura ambiente: límite superior +40°C, límite inferior -10°C.

2. Humedad relativa: promedio diario no más del 95%, promedio mensual no más del 90%.instalaciones.

3. Altitud: no superior a 1000 m.

4. Resistencia a terremotos: no superior a magnitud 8.

5. Lugares libres de incendios, riesgos de explosión, contaminación severa, corrosión química y vibraciones violentas.

Características estructurales del tablero

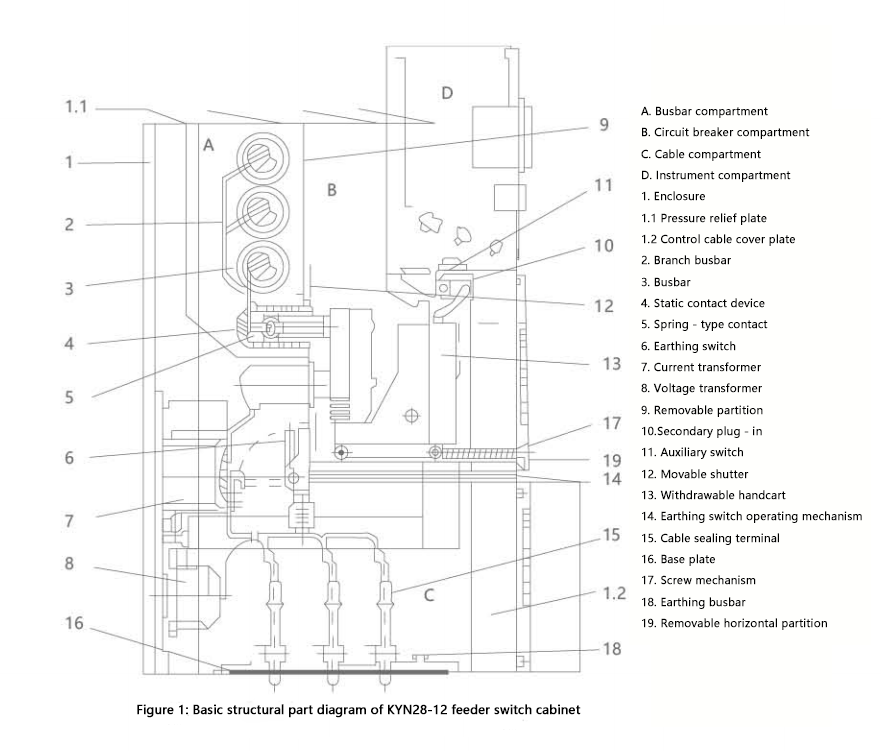

El tablero de distribución cerrado de metal de CA extraíble blindado KYN28-12 está diseñado de acuerdo con el tablero de distribución cerrado de metal blindado en GB3906 - 91. Como se muestra en la Figura 1, el tablero consta de dos partes principales: un cuerpo de gabinete fijo y un componente extraíble (comúnmente conocido como carro de mano). El cerramiento del cuerpo del gabinete y las particiones de cada unidad funcional están conectados mediante pernos. El nivel de protección del gabinete del tablero es IP4X, y cuando la puerta de la sala del disyuntor está abierta, el nivel de protección es IP2X. El tablero puede equiparse con un carro de mano con disyuntor de vacío o un interruptor de carga de tipo fijo. Tiene esquemas funcionales como líneas aéreas de entrada (salida) y líneas de cable de salida. El tablero se puede instalar en una disposición de gabinete doble, es decir, una disposición de dos filas espalda con espalda o cara a cara.

El tablero de distribución en gabinete metálico de CA extraíble y blindado KYN28-12 combina características avanzadas con aplicaciones versátiles, lo que lo convierte en una solución valiosa para una amplia gama de necesidades de distribución de energía.
