Subestación de prefabricación tipo americano

Conocido como uno de los fabricantes y proveedores de subestaciones de prefabricación tipo estadounidense más competitivos, tenemos nuestra propia fábrica y podemos ofrecerle no solo los productos más nuevos diseñados con un estilo moderno, sino también una lista de precios y cotizaciones. La carcasa de la subestación de prefabricación tipo americano se compone principalmente de una base, paneles laterales, paneles divisorios, puertas y una cubierta superior. El interior está dividido en tres cámaras: alta tensión, transformadora y baja tensión.

La cámara de alto voltaje adopta un diseño compacto confiable con funciones integrales de bloqueo contra mal funcionamiento, lo que garantiza una alta confiabilidad y un fácil mantenimiento. Puede equiparse con interruptores de carga de terminales, aparamenta de red de bucle y otros dispositivos de conmutación de alto voltaje.

La cámara del transformador admite transformadores sumergidos en aceite o de tipo seco con una capacidad de hasta 1600 Kvar y una tensión nominal de 12/0,4 KV. Equipado con redes protectoras de aislamiento, admite ventilación natural o forzada. Controladores de temperatura automáticos opcionales, monitoreo de la temperatura ambiente y dispositivos de ventilación que se encienden y apagan automáticamente están disponibles según sea necesario.

La cámara de bajo voltaje incluye configuraciones estándar para distribución de energía, medición y compensación de energía reactiva. Se puede personalizar para diseñar circuitos de control secundarios y la cantidad de líneas salientes según los requisitos del proyecto.

Características y aplicaciones

Completamente aislado, completamente cerrado, libre de mantenimiento y que garantiza de manera confiable la seguridad personal;

Estructura compacta, el volumen es sólo 1/3 - 1/5 del mismo - transformador de estilo europeo de capacidad, con baja altura;

Puede adoptar una estructura de caja dividida para evitar la contaminación del aceite en el tanque de aceite del transformador;

El lado de alto voltaje adopta fusibles dobles para una protección de rango completo, lo que reduce en gran medida el costo;

Se puede utilizar en una red de bucle o terminal, y el cabezal del cable se puede enchufar y desconectar de manera emergente con una corriente de carga de 200 A;

La carcasa adopta un tablero compuesto de doble capa tipo panal, que tiene la función de aislar y disipar el calor;

El lado de baja tensión está equipado con un protector electrónico de pérdida de fase. Cuando ocurre un voltaje anormal en el sistema, puede desconectar rápidamente el interruptor principal de entrada;

El interruptor de carga sumergido en aceite del lado de alto voltaje o el interruptor de carga SF6 se pueden actualizar motorizadamente, sentando las bases para realizar la automatización de la red de distribución;

Adopta transformadores sumergidos en aceite S9 o de mejor rendimiento de la serie S11.

La subestación de prefabricación tipo americano de Toonice (subestaciones integradas de la serie ZGS13) presenta un tamaño reducido, fácil instalación y mantenimiento, bajo nivel de ruido, bajas pérdidas, diseño antirrobo, protección total y gran capacidad de sobrecarga. Son adecuados para aplicaciones en nuevas zonas residenciales, zonas verdes, parques, estaciones, hoteles, obras de construcción, aeropuertos y otros lugares similares.

Entorno de uso

1. Altitud: no superior a 1000 m;

2. Temperatura ambiente: -35 ℃ ~ +40 ℃;

3. Humedad relativa: promedio diario no más del 95%, promedio mensual no más del 90%;

4. Sitio de instalación: un lugar libre de fuego, peligro de explosión, gases químicamente corrosivos, con buena ventilación e inclinación del terreno no mayor a 3°;

Nota: Al realizar el pedido de este producto fuera de las condiciones especificadas anteriormente, consulte con nuestra empresa.

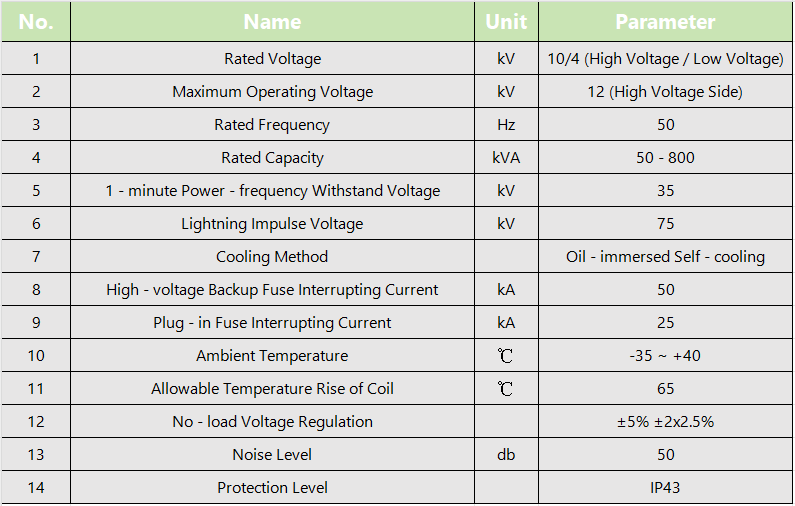

Parámetro técnico

La subestación de prefabricación tipo americano ofrece características avanzadas y aplicaciones versátiles, lo que la convierte en una solución valiosa para las necesidades modernas de distribución eléctrica y administración de energía.
