Dispositivo de distribución metálico cerrado con aislamiento de gas

Como fabricante y proveedor en China, lo hemos proporcionado en alta calidad a mayoristas de todo el mundo. Los productos de aparamenta metálica cerrada con aislamiento de gas NSRM se utilizan ampliamente en sistemas de distribución de 10-35 kV y son los productos de conmutación preferidos para los sistemas de distribución y transformación de energía de diversos usuarios urbanos y rurales.

La aparamenta adopta un modo de unidad modular, que se puede combinar según diferentes propósitos; Hay dos tipos principales de combinaciones de unidades fijas y unidades expandibles, que satisfacen las necesidades de uso flexible de varias subestaciones para aparamenta compacta.

La aparamenta metálica cerrada con aislamiento de gas NSRM es un sistema completamente sellado, con sus componentes cargados e interruptores encerrados dentro de un cuerpo de acero inoxidable. Todo el dispositivo de conmutación no se ve afectado por las condiciones ambientales externas, lo que garantiza la confiabilidad operativa y la seguridad personal. Y ha logrado un funcionamiento libre de mantenimiento. Al seleccionar barras colectoras ampliables, se puede lograr cualquier combinación para lograr una modularidad total. La ampliación del aislamiento y blindaje de seguridad de las barras colectoras garantiza fiabilidad y seguridad.

La aparamenta metálica cerrada con aislamiento de gas NSRM también puede proporcionar soluciones de automatización basadas en TV, formando el concepto de interruptores inteligentes y minimizando la carga de trabajo de instalación y puesta en servicio en el sitio.

La aparamenta metálica cerrada con aislamiento de gas NSRM se divide en configuración estándar no expandible y configuración estándar expandible. Debido a su combinación de módulos completos y medios y su autoescalabilidad, tiene una flexibilidad extremadamente especial.

La aparamenta metálica cerrada con aislamiento de gas NSRM cumple con los estándares GB. La vida útil de diseño para funcionamiento en condiciones interiores (20 ° C) supera los 30 años.

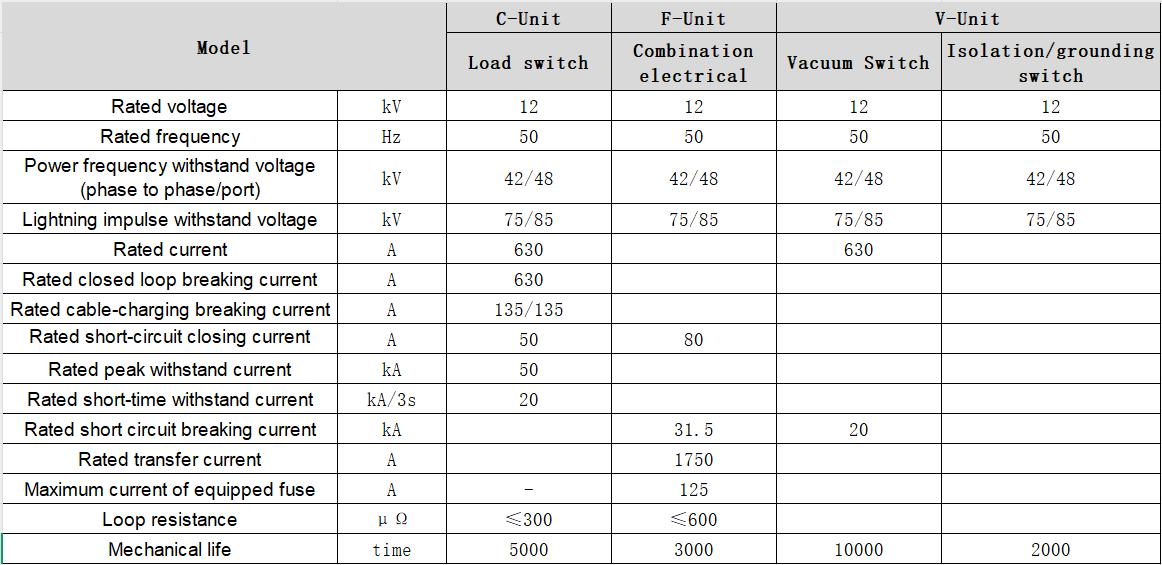

Característica:

1. Descripción técnica

La aparamenta metálica cerrada con aislamiento de gas NSRM se instala sobre un marco de chapa galvanizada, con la unidad de conmutación dentro de una caja de gas SF6 hecha de una placa de acero inoxidable no magnética y resistente a la corrosión de 3 mm de espesor. El tanque de gas SF6 es un "sistema de presión sellado" que puede funcionar durante 30 años en condiciones normales de trabajo. La presión del gas SF6 durante el funcionamiento normal es de 0,15 a 0,4 bar. La caja de gas está equipada con un dispositivo de liberación de presión para garantizar que se pueda liberar gas desde la parte inferior o trasera cuando la presión es demasiado alta.

2. Unidad de conmutación

El interruptor de carga adopta un método de doble rotura giratoria coaxial, que coopera con la placa deslizante a través del mismo orificio de operación para operación cinética. Por lo tanto, el interruptor sólo puede estar en uno de los tres estados de "cierre, apertura y conexión a tierra" en cualquier momento, evitando por completo un mal funcionamiento.

3. Mecanismo operativo

El mecanismo de operación del interruptor está instalado en la parte frontal de la caja de aire y ha sido sometido a un procesamiento especial para evitar la oxidación y la corrosión. Es conveniente para la operación y el mantenimiento manuales y es fácil de lograr la operación eléctrica.

Aplicaciones de aparamenta metálica cerrada con aislamiento de gas

1. Subestación urbana: adecuada para entornos urbanos con espacio limitado, el diseño modular reduce el espacio ocupado y la estructura completamente sellada garantiza un funcionamiento seguro.

2. Distribución de energía empresarial industrial: cumple con los requisitos de escenarios de alta carga como metalurgia y petroquímica, con un nivel de protección IP67 para resistir condiciones de trabajo duras como polvo y corrosión.

3. Suministro de energía para tránsito ferroviario: Admite requisitos de conmutación de alta frecuencia para metros, trenes de alta velocidad, etc., con una vida útil mecánica de más de 30000 veces, lo que garantiza la continuidad del suministro de energía.

4. Nuevo acceso a la energía: equipos conectados a la red de energía distribuida, como energía eólica y fotovoltaica, con un amplio rango de temperatura (-40 ℃ ~ +55 ℃) y adaptabilidad para garantizar un funcionamiento estable en entornos complejos.

5. Actualización de la red inteligente: integración de módulos de monitoreo inteligente con protocolos de IoT para lograr el monitoreo remoto del estado del dispositivo y mejorar la eficiencia de la gestión digital de la red eléctrica.

6. Plataforma de energía eólica marina: Adecuada para entornos marinos hostiles, como niebla salina y alta humedad, la estructura completamente sellada resiste eficazmente la corrosión y garantiza un suministro de energía continuo para el desarrollo de energía marina.

7. Suministro y distribución de energía del centro de datos: al soportar la demanda de carga de alta densidad, los módulos de monitoreo inteligente brindan advertencias en tiempo real de posibles fallas para garantizar un suministro de energía estable para la infraestructura crítica.

8. Distribución de energía subterránea en minas: nivel de protección IP67 para resistir el polvo, el agua pulverizada y la vibración mecánica, el diseño modular facilita una rápida instalación y mantenimiento en espacios subterráneos estrechos.

9. Suministro de energía para edificios de gran altura: la estructura compacta ahorra espacio vertical, el diseño sísmico cumple con los requisitos de vibración de los rascacielos y garantiza un suministro de energía seguro y confiable para el complejo.

10. Sistema de energía de base militar: Fuerte capacidad antiinterferencia electromagnética, diseño completamente sellado para evitar riesgos de daños externos, lo que respalda el funcionamiento estable de las instalaciones militares las 24 horas del día.
