Subestación de caja prefabricada

La Subestación Caja Prefabricada, también conocida como subestación premontada o subestación preinstalada. Es un tipo de equipo de distribución de energía compacto para interiores y exteriores, prefabricado en fábrica, en el que aparamenta de alto voltaje, transformadores de distribución y dispositivos de distribución de bajo voltaje se organizan en conjunto de acuerdo con un determinado esquema de cableado, integrando funciones tales como transformador reductor y distribución de energía de bajo voltaje orgánicamente juntas, y se instalan en una caja de estructura de acero a prueba de humedad, a prueba de óxido, a prueba de polvo, a prueba de ratones, a prueba de fuego, a prueba de robo, con aislamiento térmico, completamente cerrada y móvil. Es especialmente adecuada para la construcción y renovación de redes urbanas, y es una subestación nueva que surgió después de la subestación de construcción civil. La subestación de caja prefabricada es adecuada para minas, empresas industriales, yacimientos de petróleo y gas y centrales eólicas. Reemplaza las salas de distribución y subestaciones de energía de construcción civil originales, convirtiéndose en un nuevo tipo de dispositivo completo de transformación y distribución de energía.

Características y aplicaciones

1. La aparamenta de alto voltaje, el transformador y la aparamenta de bajo voltaje están integradas en una unidad, altamente integrada.

2. Perfecta protección de alto y bajo voltaje, operación segura y confiable, mantenimiento simple.

3. Menos espacio, baja inversión, ciclo de producción corto, fácil de mover.

4. Esquemas de puesta a tierra flexibles y diversos.

5. Estructura única: la carcasa de doble capa (panel compuesto) con una estructura de panal única es firme, aislada y bien ventilada para la disipación del calor, hermosa y de alto nivel de protección. Los materiales de la carcasa se pueden seleccionar entre aleaciones de acero inoxidable, aleaciones de aluminio, placas laminadas en frío, placas de acero de color, azulejos, madera adherida, nuevos materiales ecológicos y pintura de acuarela en la superficie.

6. Diversos tipos: tipo general, tipo villa, tipo compacto y otros estilos.

7. La unidad principal del anillo de alto voltaje puede equiparse con un terminal de automatización del alimentador (FTU) para lograr una detección confiable de cortocircuitos y fallas a tierra monofásicas, con "cuatro funciones remotas", lo que facilita la actualización de la automatización de la red de distribución.

Las subestaciones tipo caja son aplicables a comunidades residenciales, transformadores públicos urbanos, áreas céntricas concurridas, fuentes de energía de construcción, etc. Los usuarios pueden seleccionar la subestación de caja prefabricada de acuerdo con las diferentes condiciones de uso y niveles de carga. Desde su introducción, las subestaciones tipo caja se han desarrollado extremadamente rápido y representan el 70% de los transformadores de distribución en los países europeos desarrollados y el 90% en los Estados Unidos.

Entorno de uso

Altitud: ≤1000m;

Temperatura ambiente: -25 ℃ ~ +40 ℃ (la temperatura media mensual máxima es +30 ℃, la temperatura media anual máxima es +20 ℃);

Humedad relativa: valor medio diario no superior al 95%, valor medio mensual no superior al 90%;

Nivel sísmico: aceleración horizontal 0,4 m/s², aceleración vertical 0,15 m/s²;

El sitio de instalación no tiene impactos severos, contaminación grave, corrosión química, polvo conductor o riesgo de explosión;

Nota: Al realizar el pedido de este producto fuera de las condiciones especificadas anteriormente, consulte con nuestra empresa.

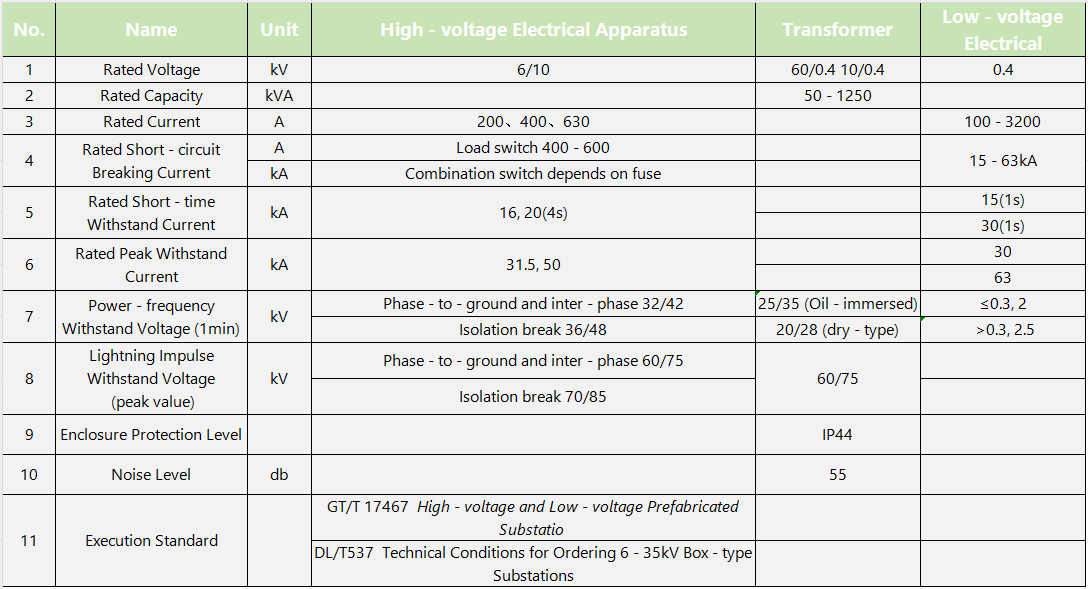

Parámetro técnico
