GCS Bajo voltaje de interruptores retirables

El SwitchGear completo de bajo voltaje GGD está especialmente diseñado para industrias de energía y metalurgia, con una excelente capacidad de ruptura para garantizar una transmisión y distribución de potencia estable. Su ventaja central se encuentra en una fuerte capacidad de conjunto completo, integrando funciones de gabinetes de distribución de energía, gabinetes de control PLC, gabinetes de conversión de frecuencia, etc. y la personalización de apoyo para satisfacer diversas necesidades. Nuestra GGD SwitchGear completa de bajo voltaje cumple con los estándares nacionales, presenta un exterior blanco simple y elegante, proporciona una logística rápida, un servicio integral y un soporte de venta posterior confiable. No importa dónde se encuentre, ofrecemos entrega a nivel nacional.

Entorno de uso

1. Temperatura ambiental: no superior a +40 ° C, no más bajo que -5 ° C; La temperatura promedio dentro de las 24 horas no debe exceder +35 ° C. Cuando se excede, se requiere la operación de eliminación por condiciones reales.

2. Altitud: no excederá los 2000 m; para uso en interiores.

3. Condiciones atmosféricas: la humedad relativa del aire circundante no excede el 50% a +40 ° C. A temperaturas más bajas (por ejemplo, 90% a +20 ° C), se permite una mayor humedad. Considere los riesgos de condensación de los cambios de temperatura.

4. Instalación: inclinación del plano vertical ≤ 5 °, y toda la matriz del gabinete debe ser relativamente plana (que cumpla con el estándar GBJ232 - 82).

5. Ubicación: Instale en lugares libres de vibraciones severas, impacto y entornos donde los componentes eléctricos no sufrirán corrosión indebida.

Nota: Consulte a nuestra empresa si realiza un pedido más allá de las condiciones específicas anteriores.

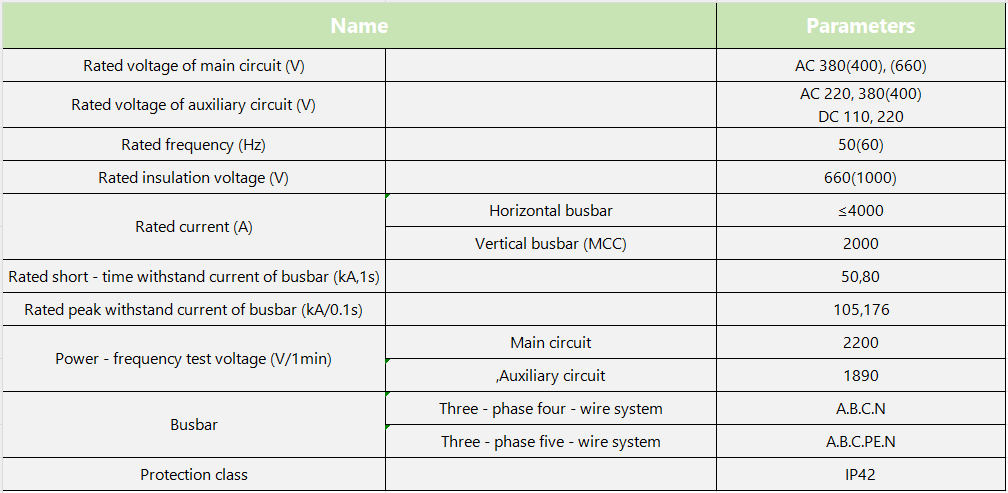

Parámetro técnico

Estructura principal

El marco principal está construido con 8MF - Tipo de acero abierto - Sección. Dos caras laterales del acero tienen orificios de montaje con módulos de 20 mm, 100 mm y φ9.2 mm, lo que permite una instalación interna flexible y conveniente.

La forma de ensamblaje del cuadro principal está diseñada en dos tipos: estructura completamente - ensamblada y estructura soldada parcial (lateral y viga transversal), para que los usuarios los seleccionen.

Cada compartimento funcional del dispositivo está mutuamente aislado. Estos compartimentos se dividen en compartimento de unidad funcional, compartimento de la barra colectiva y compartimento de cable, con la función de cada compartimento relativamente independiente.

La barra colectiva principal horizontal adopta una disposición horizontal trasera del gabinete para mejorar su resistencia a la fuerza electrodinámica, una medida básica que garantiza que el circuito principal del dispositivo tenga una alta capacidad de resistencia al circuito corto.

El diseño del compartimento del cable permite que los cables ingresen y salgan convenientemente desde arriba e abajo.

El interruptor retirable de bajo voltaje GCS ofrece características avanzadas y aplicaciones versátiles, por lo que es una excelente opción para una amplia gama de requisitos de distribución de energía.
