Resumen del artículo: A Disyuntor de vacío VCBes un dispositivo crítico de conmutación y protección para sistemas eléctricos de media tensión, que utiliza una cámara de vacío sellada como medio de extinción de arco. Este artículo explica cómo funciona la tecnología VCB, sus ventajas clave, escenarios de aplicación, condiciones de funcionamiento y consideraciones de selección importantes para la distribución de energía industrial. En base a la información técnica proporcionada porToonice, esta guía está diseñada para ayudar a los ingenieros, contratistas eléctricos, distribuidores y equipos de compras a comprender mejor el rendimiento y los requisitos de aplicación de VCB.
Tabla de contenido
- ¿Qué es un disyuntor de vacío VCB?
- ¿Cómo funciona un disyuntor de vacío VCB?
- ¿Cuáles son las ventajas clave de la tecnología VCB?
- ¿Dónde se utiliza un disyuntor de vacío VCB?
- ¿Qué condiciones de funcionamiento deben considerarse?
- ¿Cómo se debe seleccionar el VCB adecuado?
- Preguntas frecuentes sobre el disyuntor de vacío VCB

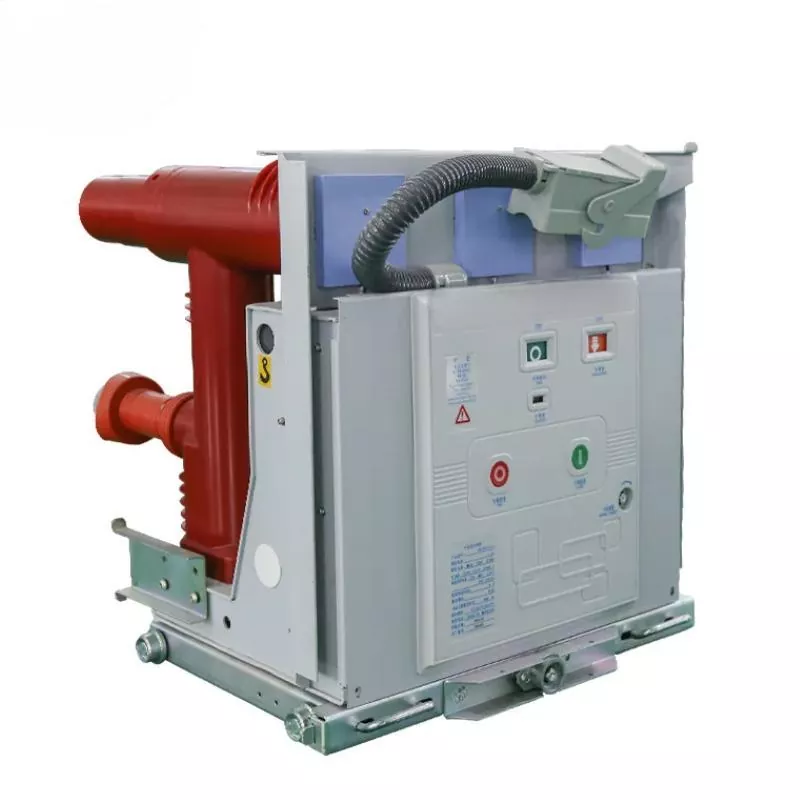

¿Qué es un disyuntor de vacío VCB?
Toonice fabrica y suministraDisyuntor de vacío VCBSoluciones diseñadas para aplicaciones de distribución de energía de media tensión donde son importantes la conmutación confiable, la protección eléctrica, el funcionamiento frecuente y el mantenimiento reducido. Según la información del producto del fabricante, estos disyuntores son adecuados para sistemas de CA trifásicos de interior y pueden aplicarse en empresas industriales y mineras, plantas de energía, subestaciones y otras redes de distribución.
Un VCB utiliza vacío como medio de extinción del arco. Los contactos eléctricos están encerrados dentro de un interruptor de vacío sellado. Cuando el disyuntor se abre durante una conmutación normal o una condición de falla, los contactos se separan y el ambiente de vacío ayuda a suprimir el arco eléctrico.
Esta construcción elimina la necesidad de utilizar aceite convencional como medio de extinción de arco y admite un diseño compacto y relativamente liviano. También contribuye a unos bajos requisitos de mantenimiento, un bajo ruido de funcionamiento y una larga vida útil eléctrica.
Para los compradores que evalúan equipos de conmutación de media tensión, vale la pena considerar el disyuntor de vacío VCB de Toonice cuando la aplicación requiere un rendimiento de interrupción confiable combinado con una capacidad de conmutación frecuente.
¿Cómo funciona un disyuntor de vacío VCB?
El principio de funcionamiento de un VCB es relativamente sencillo, pero su rendimiento depende de un diseño mecánico y eléctrico preciso. La acción de conmutación primaria tiene lugar dentro del interruptor al vacío, donde los contactos están aislados de las condiciones atmosféricas.
- Funcionamiento normal:Los contactos eléctricos permanecen cerrados, permitiendo que la corriente fluya a través del circuito.
- Comando de apertura:Cuando se recibe un comando de conmutación o protección, el mecanismo operativo separa los contactos.
- Formación de arco:Se puede formar un arco temporal a medida que los contactos se separan, pero el ambiente de vacío limita el arco sostenido.
- Extinción del arco:El arco se extingue rápidamente a medida que la corriente se acerca a su punto cero natural.
- Recuperación dieléctrica:La resistencia del aislamiento a través del espacio de contacto se recupera rápidamente, lo que ayuda a evitar que se vuelva a encender el arco.
Una característica importante es la distancia de contacto relativamente pequeña. La información técnica de Toonice señala que un VCB de 10 kV puede tener una separación de contacto de aproximadamente 10 mm. Un recorrido de contacto compacto reduce el trabajo mecánico requerido durante el funcionamiento y puede contribuir a una vida útil mecánica más larga.
¿Cuáles son las ventajas clave de la tecnología VCB?
La tecnología de interrupción en vacío se ha convertido en una solución importante para la distribución de media tensión porque combina una interrupción efectiva de fallas con un entorno operativo comparativamente simple. Las principales ventajas incluyen:
- Bajo mantenimiento:El interruptor de vacío sellado no requiere un mantenimiento rutinario del medio de extinción de arco comparable a los sistemas a base de aceite.
- Construcción compacta:El pequeño recorrido de los contactos y el diseño compacto del interruptor ayudan a reducir el tamaño total del equipo.
- Extinción rápida del arco:El período de formación de arco es corto y suele ser de alrededor de medio ciclo según la información del producto del fabricante.
- Rápida recuperación dieléctrica:La rápida recuperación de la resistencia del aislamiento respalda la interrupción confiable de las corrientes de falla.
- Larga vida eléctrica:El desgaste reducido de los contactos permite que el interruptor admita operaciones de conmutación repetidas.
- Bajo ruido de funcionamiento:Los VCB pueden ser adecuados para instalaciones donde se debe minimizar el ruido.
- Funcionamiento sin aceite:La interrupción del vacío evita el uso de aceite como medio de extinción del arco.
- Diseño compacto y ligero:Esto puede simplificar la integración en equipos de distribución de media tensión adecuados.
- Capacidad de conmutación de carga capacitiva:Los VCB se pueden aplicar a aplicaciones de conmutación de carga capacitiva adecuadas cuando el diseño completo del sistema lo admita.
| Factor de rendimiento | Característica VCB | Beneficio práctico |
|---|---|---|
| Medio extintor de arco | Vacío | Interrupción sin aceite y requisitos de mantenimiento reducidos |
| Brecha de contacto | Aproximadamente 10 mm para un ejemplo de 10 kV | Mecanismo operativo compacto y recorrido mecánico más corto. |
| tiempo de arco | Normalmente alrededor de medio ciclo | Respuesta rápida a la interrupción |
| vida electrica | La interrupción de la corriente nominal puede superar las 5.000 operaciones | Adecuado para aplicaciones de conmutación frecuente |
| Interrupción de capacidad total | Aproximadamente entre 30 y 50 operaciones según la información del producto | Admite interrupciones repetidas por fallas dentro de clasificaciones especificadas |
| Mantenimiento | Bajo | Reducción de la carga de trabajo de servicio durante el ciclo de vida del equipo. |
Nota: Las clasificaciones eléctricas reales, la resistencia, la capacidad de interrupción, el nivel de aislamiento y los requisitos de instalación siempre deben verificarse con el modelo de VCB específico y las normas aplicables.
¿Dónde se utiliza un disyuntor de vacío VCB?
Un disyuntor de vacío VCB es particularmente adecuado para sistemas de distribución de media tensión donde los equipos eléctricos necesitan control y protección confiables. Las aplicaciones típicas incluyen:
- Plantas industriales:Protección y conmutación de alimentadores, motores, transformadores y equipos de distribución de media tensión.
- Operaciones mineras:Adecuado para sistemas de distribución de energía que requieren un rendimiento de conmutación robusto y repetido.
- Centrales eléctricas:Se utiliza para controlar y proteger circuitos eléctricos de media tensión seleccionados.
- Subestaciones:Integrado en disposiciones de aparamenta adecuadas para funciones de distribución y protección.
- Redes de distribución:Se utiliza cuando la conmutación confiable y la interrupción de fallas son esenciales.
- Sistemas de energías renovables:Se pueden utilizar configuraciones de VCB apropiadas dentro de los sistemas de distribución relacionados con la energía eólica y fotovoltaica, sujeto al diseño del sistema y a los requisitos ambientales.
La información del producto proporcionada por Toonice describe los equipos VCB para sistemas de CA trifásicos interiores en el rango de 3 a 10 kV y también establece que los disyuntores de vacío se utilizan en rangos de voltaje como 11 a 33 kV. Esto significa que los compradores deben confirmar el voltaje nominal exacto y la configuración del modelo seleccionado en lugar de tratar estos rangos como especificaciones universales.
¿Qué condiciones de funcionamiento deben considerarse?
La selección ambiental correcta es esencial para el funcionamiento confiable del disyuntor de media tensión. La temperatura, la humedad, la altitud, las interferencias electromagnéticas, las vibraciones y los golpes pueden afectar el rendimiento del equipo y la confiabilidad del aislamiento.
| Condición | Requisito de referencia | Consideración de selección |
|---|---|---|
| Temperatura de funcionamiento | Normalmente -40°C a +40°C | Confirme la clasificación de temperatura del modelo real y la configuración interior/exterior. |
| Temperatura de almacenamiento | -40°C a +85°C | Considere las condiciones de almacén y transporte. |
| Humedad relativa | Promedio diario ≤95%; promedio mensual ≤90% | Utilice protección contra la humedad donde pueda ocurrir condensación. |
| Altitud | Normalmente referenciado hasta 1000-2000 m | Las instalaciones a gran altitud pueden requerir consideraciones especiales de aislamiento y sellado. |
| EMI | Posibles interferencias por rayos y convertidores | Considere medidas de blindaje, conexión a tierra y filtrado. |
| Vibración y choque | Dependiente de la aplicación | Evaluar las condiciones mecánicas, particularmente en áreas al aire libre o sísmicas. |
Para proyectos con alta humedad, temperaturas extremas, gran altitud o vibraciones significativas, los equipos de compras deben comunicar las condiciones completas del sitio al fabricante de VCB antes de la selección final del modelo.
¿Cómo se debe seleccionar el VCB adecuado?
La elección de un VCB debería implicar algo más que comparar precios de compra. El disyuntor debe coincidir con las características eléctricas y las condiciones ambientales de todo el sistema de distribución de energía.
- Confirmar voltaje nominal:Seleccione un disyuntor adecuado para el voltaje del sistema y el nivel de aislamiento requerido.
- Verifique la corriente nominal:Asegúrese de que la clasificación de corriente continua cumpla con la carga máxima esperada.
- Evaluar los requisitos de cortocircuito:La capacidad de interrupción debe ser apropiada para la posible corriente de falla.
- Considere la frecuencia de conmutación:Las aplicaciones de conmutación frecuente requieren una resistencia mecánica y eléctrica adecuada.
- Verifique la configuración de instalación:Confirme si el disyuntor se instalará en una disposición adecuada de gabinete fijo, de doble capa o de montaje mediano.
- Evaluar las condiciones ambientales:Antes de realizar el pedido, se deben tener en cuenta la temperatura, la humedad, la altitud, la vibración y las interferencias electromagnéticas.
- Verificar los requisitos de control:Confirme que el mecanismo operativo y el circuito de control sean compatibles con el sistema general del tablero.
- Revisar el soporte del fabricante:La documentación técnica, la guía de instalación, los repuestos y el soporte posventa pueden afectar los costos operativos a largo plazo.
Para equipos de adquisiciones que buscan unFabricante o proveedor de VCB de China, la documentación técnica y el soporte de aplicaciones son particularmente importantes. Un proveedor confiable debería poder ayudar a los compradores a verificar la clasificación eléctrica, la configuración de la instalación, las condiciones ambientales y la aplicación prevista antes de la producción o el envío.
Preguntas frecuentes sobre el disyuntor de vacío VCB
¿Cuál es el propósito principal de un disyuntor de vacío VCB?
Un VCB se utiliza para controlar y proteger circuitos eléctricos de media tensión. Puede interrumpir corrientes de carga normales y corrientes de falla dentro de sus clasificaciones eléctricas especificadas mientras usa un interruptor de vacío sellado para la extinción del arco.
¿Por qué un VCB utiliza vacío como medio de extinción de arco?
El vacío proporciona un entorno aislante fuerte después de la separación del contacto y ayuda a suprimir el arco eléctrico rápidamente. Esto permite una construcción compacta, bajos requisitos de mantenimiento y un rendimiento de interrupción confiable.
¿Es un VCB adecuado para cambios frecuentes?
Sí. La tecnología VCB es muy adecuada para aplicaciones que requieren operaciones repetidas porque el desgaste de los contactos durante la interrupción de la corriente es relativamente bajo. La información del producto de Toonice indica un rendimiento de corte de corriente nominal superior a 5000 operaciones para su producto de referencia.
¿Qué rango de voltaje puede cubrir un VCB?
El rango de voltaje apropiado depende del modelo específico. Toonice describe aplicaciones de VCB, incluidos sistemas de CA trifásicos para interiores de 3 a 10 kV, y hace referencia a aplicaciones más amplias, como 11 a 33 kV. Los compradores deben confirmar el voltaje nominal exacto del modelo seleccionado antes de la compra.
¿Un disyuntor de vacío requiere mantenimiento regular?
Los VCB generalmente requieren menos mantenimiento del medio de extinción de arco porque el interruptor está sellado y utiliza vacío en lugar de aceite. Sin embargo, el conjunto completo del interruptor y del tablero aún requiere inspección, pruebas, verificaciones mecánicas y mantenimiento adecuados de acuerdo con las instrucciones del fabricante y las normas eléctricas aplicables.
¿Se pueden utilizar los VCB en sistemas de distribución de energía renovable?
Se pueden incorporar VCB adecuados en sistemas de distribución relacionados con la energía eólica y fotovoltaica. Sin embargo, los diseñadores deben evaluar las condiciones transitorias, la interferencia electromagnética, la coordinación de la protección, la exposición ambiental y las características eléctricas del sistema completo.
Conclusión
Un disyuntor en vacío VCB combina tecnología de interrupción en vacío, construcción compacta, extinción rápida del arco, bajos requisitos de mantenimiento y una gran resistencia de conmutación, lo que lo convierte en una solución eficaz para muchas aplicaciones de distribución de energía de media tensión. Para plantas industriales, subestaciones, instalaciones eléctricas, operaciones mineras y sistemas de energía renovable adecuados, seleccionar el VCB correcto requiere una evaluación cuidadosa del voltaje, la corriente, el nivel de falla, la frecuencia de conmutación, la configuración de la instalación y las condiciones ambientales. Si está buscando un VCB confiable para un nuevo proyecto o reemplazando equipos de protección de media tensión existentes,contáctanosen Toonice para analizar su aplicación, requisitos técnicos y la solución VCB de disyuntor de vacío adecuada.
