Unindioo interruptor de carga de alto voltajeDesempeña un papel fundamental en los sistemas de distribución de energía modernos al permitir la conmutación de carga, el aislamiento y el control operativo seguros en entornos de media y alta tensión. Esta guía detallada explica cómo funcionan los interruptores de carga de alto voltaje para interiores, sus componentes principales, ventajas clave, escenarios de aplicación, criterios de selección, estándares relevantes y mejores prácticas para la instalación y el mantenimiento. Aprovechando la experiencia de la industria y los conocimientos prácticos deToonice, este artículo ayuda a ingenieros, gerentes de proyectos y profesionales de adquisiciones a tomar decisiones informadas alineadas con la seguridad, la confiabilidad y el desempeño a largo plazo.
Tabla de contenido
- 1. ¿Qué es un interruptor de carga de alto voltaje para interiores?
- 2. ¿Cómo funciona un interruptor de carga de alto voltaje para interiores?
- 3. Componentes clave de un interruptor de carga de alto voltaje para interiores
- 4. Tipos comunes de interruptores de carga de alto voltaje para interiores
- 5. Aplicaciones típicas en sistemas de distribución de energía
- 6. Ventajas de utilizar interruptores de carga de alto voltaje para interiores
- 7. Interruptor de carga versus disyuntor versus seccionador
- 8. Normas y Especificaciones Técnicas
- 9. Cómo elegir el interruptor de carga de alto voltaje para interiores adecuado
- 10. Mejores prácticas de instalación y mantenimiento
- 11. Preguntas frecuentes (FAQ)
- 12. Conclusión
1. ¿Qué es un interruptor de carga de alto voltaje para interiores?

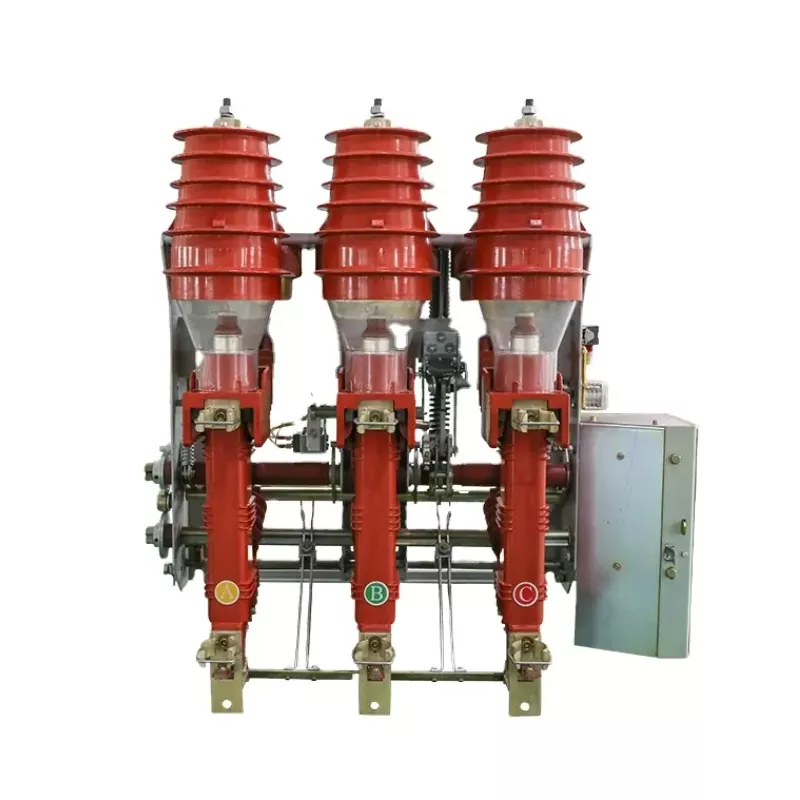

UnInterruptor de carga de alto voltaje interiores un dispositivo de conmutación diseñado para generar, transportar e interrumpir corrientes eléctricas en condiciones de carga normales en sistemas de energía interiores de media y alta tensión. A diferencia de los disyuntores, los interruptores de carga no están destinados a interrumpir altas corrientes de cortocircuito, pero proporcionan una conmutación bajo carga confiable y un aislamiento seguro.
Estos interruptores generalmente se instalan en ambientes interiores como subestaciones, salas de distribución, plantas industriales, edificios comerciales e instalaciones de distribución de servicios públicos donde el espacio, la seguridad y la confiabilidad operativa son críticos.
2. ¿Cómo funciona un interruptor de carga de alto voltaje para interiores?
El principio de funcionamiento de un interruptor de carga de alto voltaje para interiores se basa en la extinción controlada del arco durante las operaciones de conmutación. Cuando el interruptor se abre o cierra bajo carga, se genera un arco entre los contactos. Dependiendo del diseño del interruptor, este arco se extingue utilizando medios y técnicas específicas.
Pasos operativos clave
- El mecanismo operativo inicia el movimiento de contacto.
- Los contactos principales se separan o cierran bajo la corriente de carga.
- Se forma un arco y se conduce a una cámara de extinción de arco.
- El arco se enfría, se alarga o se apaga hasta que se completa la interrupción de la corriente.
Los métodos comunes de extinción de arco incluyen tecnologías de aire, gas SF₆ y vacío, cada una de las cuales ofrece diferentes características ambientales y de rendimiento.
3. Componentes clave de un interruptor de carga de alto voltaje para interiores
- Contactos principales:Conducir e interrumpir la corriente de carga.
- Sistema de extinción de arco:Garantiza una interrupción segura de la corriente.
- Mecanismo operativo:Control manual o motorizado.
- Estructura de aislamiento:Admite capacidad de resistencia a alto voltaje.
- Sistema de enclavamiento:Previene operaciones incorrectas.
4. Tipos comunes de interruptores de carga de alto voltaje para interiores
| Tipo | Arco medio | Características principales | Rango de voltaje típico |
|---|---|---|---|
| Interruptor de carga de aire | Aire | Estructura simple, económica. | Hasta 12kV |
| Interruptor de carga SF₆ | Gas SF₆ | Excelente extinción de arco, compacto | 12–40,5 kilovoltios |
| Interruptor de carga de vacío | Vacío | Larga vida eléctrica, ecológico. | Hasta 40,5kV |
5. Aplicaciones típicas en sistemas de distribución de energía
Los interruptores de carga de alto voltaje para interiores se utilizan ampliamente en varios sectores:
- Subestaciones interiores y conjuntos de aparamenta.
- Redes de distribución de energía industrial.
- Sistemas de energía comerciales y residenciales.
- Proyectos de energías renovables
- Instalaciones de servicios públicos e infraestructura.
En los sistemas modernos, estos interruptores suelen funcionar en combinación con fusibles para proporcionar control de carga y protección contra cortocircuitos.
6. Ventajas de utilizar interruptores de carga de alto voltaje para interiores
- Alta seguridad operativa
- Diseño compacto y que ahorra espacio
- Rendimiento de conmutación de carga confiable
- Menor costo en comparación con los disyuntores.
- Fácil integración en aparamenta interior
A los fabricantes les gustaTooniceOptimice continuamente estas ventajas a través de un diseño avanzado, un estricto control de calidad y el cumplimiento de estándares internacionales.
7. Interruptor de carga versus disyuntor versus seccionador
| Dispositivo | Cambio de carga | Rotura de cortocircuito | Función principal |
|---|---|---|---|
| interruptor de carga | Sí | No | Control y aislamiento en carga. |
| Cortacircuitos | Sí | Sí | Protección contra fallas |
| Desconectador | No | No | Aislamiento visible |
8. Normas y Especificaciones Técnicas
Los interruptores de carga de alto voltaje para interiores deben cumplir con estándares regionales e internacionales reconocidos, que incluyen:
- CEI 62271-103
- CEI 62271-1
- GB/T 11022
- ES 3804
El cumplimiento garantiza la seguridad eléctrica, la resistencia mecánica y un funcionamiento confiable a largo plazo.
9. Cómo elegir el interruptor de carga de alto voltaje para interiores adecuado
- Tensión y corriente nominales
- Frecuencia de conmutación y ciclo de trabajo.
- Medio de extinción de arco
- Entorno de instalación
- Cumplimiento de las normas
- Reputación y soporte del fabricante.
Para obtener especificaciones detalladas del producto, puede consultar este recurso de interruptor de carga de alto voltaje para interiores proporcionado por Toonice.
10. Mejores prácticas de instalación y mantenimiento
- Asegúrese de que la conexión a tierra y el aislamiento sean adecuados
- Siga los manuales de instalación del fabricante.
- Realizar inspecciones mecánicas y eléctricas de rutina.
- Compruebe periódicamente los mecanismos de enclavamiento y funcionamiento.
11. Preguntas frecuentes (FAQ)
P1: ¿Puede un interruptor de carga de alto voltaje interior interrumpir la corriente de falla?
No. Los interruptores de carga están diseñados para conmutación de carga normal. La interrupción de la corriente de falla requiere una combinación de disyuntor o fusible.
P2: ¿Cuál es la vida útil típica?
Con un mantenimiento adecuado, los interruptores de carga de alto voltaje para interiores pueden funcionar de manera confiable durante 20 a 30 años.
P3: ¿Son los interruptores de carga de vacío respetuosos con el medio ambiente?
Sí. La tecnología de vacío elimina el uso de gas SF₆ y respalda los sistemas de energía sostenibles.
12. Conclusión
El interruptor de carga de alto voltaje para interiores es un componente indispensable en los sistemas de distribución de energía modernos y ofrece un control de carga seguro, confiable y rentable para aplicaciones en interiores. Al comprender sus principios de funcionamiento, tipos, estándares y criterios de selección, los diseñadores y operadores de sistemas pueden mejorar significativamente la seguridad y eficiencia de la red.
Como fabricante de confianza,Tooniceproporciona interruptores de carga de alto voltaje para interiores de alta calidad diseñados para cumplir con estándares globales y diversas necesidades de aplicaciones. Si está planeando un proyecto o actualizando su sistema de energía, no dude en contactarnos.contáctanospara explorar soluciones personalizadas y soporte técnico profesional.
